ヘッドホン修理＆改良 - SONY MDR-CD900ST

にゃふっ！

断線！！

ミックス作業で活躍中の愛用ヘッドホンが断線してしもた
きっと床に伸びたコードを２回連続で踏んで引っ張ったせいだ（笑）

断線オールナィこ～とばにす～れば～♪
断線オールナィうそにそ～まるぅぅぅ♪

などと歌っている場合ではない！
大事な大事な３ｒｄミックス作業が滞ってしまう！
修理せねば！

と、いうわけで
修理も兼ねてヘッドホン改良～！と相成りまして
本日の午後は丸々はんだと格闘でございました

こちらのヘッドホン

SONY の MDR-CD900ST

と言いまして、録音・ミキシングなどエンジニア御用達の
レコーディングの現場では相当なシェア率の逸品なのでございます

本来業務用のヘッドホンであるため
故障したら各パーツを交換・メンテナンスして使い続けられる仕組みになっている
耐用年数の高いとっても便利～なヘッドホンなのだ

そして私はそのメンテナンスを一切やってこなかったのだ（笑）

なぜ２つあるのかと言うと

写真左のが初代、写真右のが２代目

初代が壊れたので、去年だかにヤフオクで落札したのが２代目
と言っても初代もヤフオクで中古で買ったもの
たぶん初期GOUPILレコーディングを始めた頃に買ったのだろう

２代目は見た目でもお分かりのように
購入時すでにイヤーパッドが変えられていたりと手を加えた形跡のあるもの

【症状】

２台とも右耳だけ聴こえない

初代は、プラグから数十センチのあたりの範囲をいじったろもんだり角度を変えたりするときちんと聴こえるポジションもある
２代目は、もっとひどくてプラグを抜く一瞬だけ聴こえる瞬間がある

以上のことから

初代・・・プラグは問題なし・プラグから数十センチの範囲のどこかでの断線
２代目・・・プラグはあやしい・ケーブルももしかしたらあやしい

と判断いたしました

【今回行う修理・改良】

初代・・・断線してそうなケーブル箇所をバッサリカット！
　　　　　ヘタっているウレタンリングを交換
　　　　　ボロボロのイヤーパッドも交換

２代目・・・プラグ交換ついでだ！
　　　　　　プラグを3.5mmのステレオミニプラグに交換し
　　　　　　オリジナルの３芯ケーブルを４芯ケーブルに差替え！
　　　　　　こちらもヘタっているウレタンリングを交換

【購入パーツ】

OYAIDE P-3.5 SR 3.5mm ステレオミニプラグ ×１個

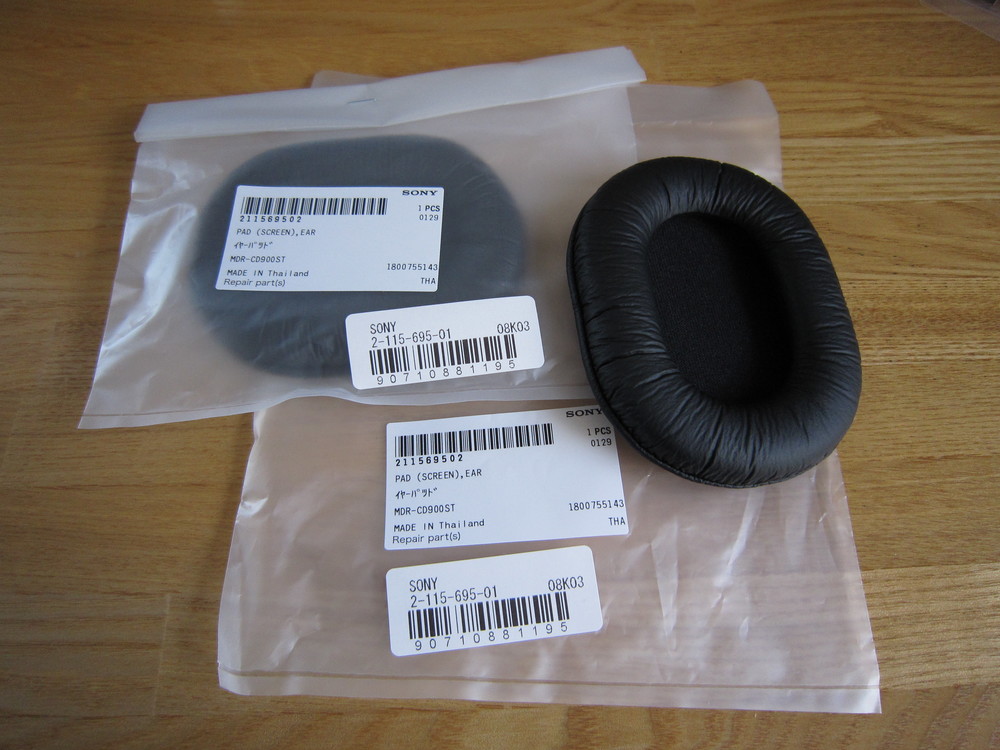

SONY MDR-CD900ST/MDR7506/CD900/MDR-V6用ウレタンリング ×４個

SONY MDR-CD900ST用イヤーパッド ×２個

ケーブル 900 QUATTRO ×３ｍ

（予備に）CLASSIC PRO P12S ステレオフォンプラグ ×１個　（今回使わず/108円だったもんで笑）

パーツの方は、

前に買った白のテレキャスターでもお馴染みのサウンドハウスさんと（笑）
ケーブルは、これまたネット通販のGIZMO-MUSIC（アンブレラカンパニー）ってところで購入

～・～・～・～・～

前置きが長くなりましたが（笑）

１０数年使っていて
今さらながら分かったこととしましては

ウレタンリングやイヤーパッドなど
音質を左右するような大事な消耗品であったこと
そしてそれが簡単に交換できるものであったこと

し、知らんかった、、、
ていうか、考えたこともなかった

今、私は、

愛用者の皆さん、
ウレタンリング交換してますかー？
簡単に交換できますよー！

と言いたい（笑）

だって俺なんも疑問持たずに使ってたもん（笑）
というか使ってる人は知ってたのかな？

～・～・～・～・～

先に述べた「３芯ケーブルを４芯ケーブルに」という話

これは今回修理の仕方をネットで調べるうちに知ってしまった改造法

オリジナルのケーブルは中に３本の芯（銅線を束ねたみたいなもんだと思ってくれ）が入っているのだけれど、これを４本の芯が入ってるケーブルに替える

ネット情報によると
オリジナルの３芯のものはどうやらステレオの広がりに若干（？）欠けるらしい
そのかわりガツンとした塊のパワーが出る
４芯にすると、その"塊"感はじゃっかん落ちるかもしれないがよりステレオの定位がくっきりしモニタリングにも良い影響が出そう

なるほど～！
知ったからには試してみたい
だったらせっかく２台あるんだから
２代目の方を４芯に替えてみよう

そしてプラグもオリジナルはデカいヤツだけど
ミニのジャックに挿す方が多いから、２代目はミニプラグにしてみよう

といった結論が出ました

これはネットの皆さんのブログを参照した受け売りなので
実際の音質は、これから両方聴き比べてみてはたしてどれくらい違いがあるのか
確かめてみようと思う

～・～・～・～・～

それじゃあ以下
実際の工程を駆け足で（笑）お見せしましょう！

ちなみにはんだを付ける時の配線的な知識は皆無なので
これもネットに載っている情報から見よう見真似でやりました

それではまずは
初代の方から！

イヤーパッド

もはやボロボロのビリビリです
付けてるとポロポロと生地が剥がれてヤだったんだよな（笑）
夏場なんか千切れた黒いのが汗で耳にくっ付いてたり
しかもこんな風に簡単に取れるのすら知らんかった

装着部の溝に入り込んでるだけなので

生地を四方に広げて引っ張ってあげると取れます

イヤーパッドを外すと現れるのがこちら

さっきからウレタンリングウレタンリングとうわごとのように言ってましたが

この中央にゴミのようにへばり付いている輪っかがそれです

これがウレタンリングと言って、要はシールの付いたスポンジなんだけど

新品と比べるとそのヘタりっぷりが如実にわかります
（左側の新品の真ん中の円をくり抜いて外側だけ使います）
ヘタっているどころかウレタンのスポンジが"千切れてなくなっている"
と言った方が正しいかもしれません（笑）

それでいてこのリングのせいで音質が変わってしまうってんだから
世の中わからないもんですネ！
（要は、イヤーパッド内の空間での音の響鳴に関わるのであろう）
